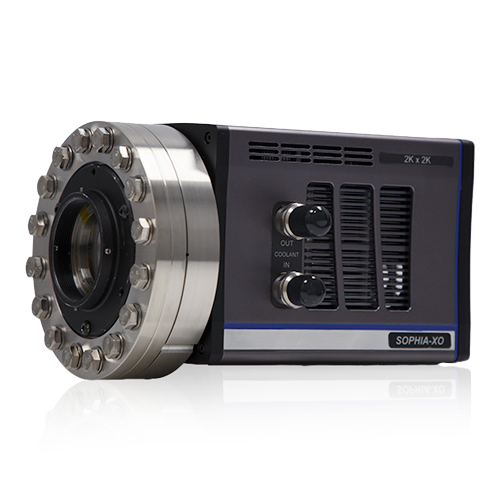

高速・極低ノイズ 軟X線カメラ
SOPHIA-XO
- PIXIS-XOの上位機種
- 極低ノイズ 冷却温度 完全空冷―90℃
- 高速4ポート読み出し可能
- 高速AD搭載 最速16MHz
- 高真空対応メタルシール
- 軟X線やEUV領域をダイレクト検出(1.15eV～10KeV)
- ARコート無しのヌード型バックイルミネイトCCDセンサー
- 真空フランジにてチャンバーへ取り付け
- 接続フランジのカスタム可能
- センサー位置のカスタム可能
- 16ビットの高ダイナミックレンジ
- X線源と同期させるTTL信号のインプット・アウトプット機能
- USB3.0のインターフェース
高速フレームレート、高速読み出し

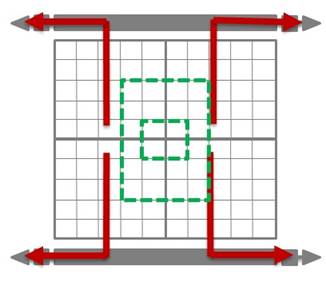

SOPHIA XOは、柔軟なマルチ読み出しポート設計により、超高速イベントも捕捉可能です。4ポート、2ポート、1ポートの読み出しオプションに加え、カスタムセンサー読み出し、またはキネティック読み出しも提供しており、それぞれ16MHzで4.2fpsの速度を実現します。SOPHIA XOは、完全なトリガーサポート、それぞれの組み合わせに合わせて個別に最適化されたクロック、そしてフィールド交換可能な内蔵メカニカルシャッターを備えています。
高真空対応メタルシール

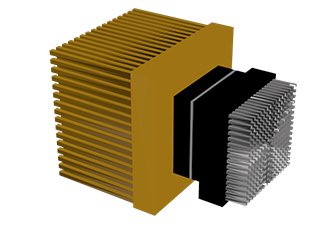

ArcTec™冷却技術は、全金属製の密閉真空設計を採用し、ガス放出や長期的な劣化を防ぎます。センサーと電子機器からの効率的な放熱を確保するため、カスタムヒートサイン設計を採用しています。ArcTec™は、空冷のみ、液冷のみ（振動に敏感な環境向け）、または空冷と液冷の組み合わせからお選びいただけます。
この技術により、ラージフォーマット素子でも均一に冷却が出来ます
素子フォーマット
応用例
